Hardware


Hier kannst Du die verschiedenen Komponenten (auch "Module" oder "Karten" genannt) des i-Telex-Systems sehen. Du möchtest am liebsten sofort mitmachen? Alle Module werden sorgfältig nach einer Kontaktaufnahme mit "Erstberatung" in unserer Freizeit handgefertigt, daher ist mit einer gewissen Wartezeit zu rechnen, die je nach der Anzahl der Anfragen variiert. Wir bitten daher um Verständnis und etwas Geduld. Auf jeden Fall werden wir uns mit Dir in Verbindung setzen.

Für die Module empfehlen wir dieses Systemgehäuse, mit den dazu passenden Führungsschienen und einem Gewindestreifen.

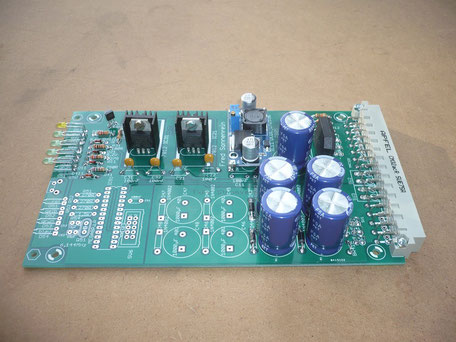

Stromversorgung

Das Stromversorgungsmodul stellt alle benötigten Spannungen für das System bereit, unter anderem den Linienstrom für TW39 und die Betriebsspannungen für die anderen Module. Es ist auch als "Plus-Ausführung" mit einem Prüfgenerator erhältlich (siehe unten) und ist eine notwendige Komponente.



50,- Euro



Stromversorgung "Plus"

Die "Plus-Ausführung" bietet zusätzlich zur Stromversorgung des "normalen" Moduls noch einen Prüfgenerator, welcher zu Diagnosezwecken beispielsweise ryryryry-Zeilen in verschiedenen Verzerrungsgraden ausgeben und als "Bildlocher" (Klartext auf Lochstreifen) dienen kann.



60,- Euro



i-Telex "Standard"

Das i-Telex-Modul ist für die Kommunikation bzw. die Übertragung der Fernschreibsignale über das Internet zuständig. Es ist genauso wie die Stromversorgung / Leitungsschnittstelle ein notwendiges Modul. Die Firmware wird ständig weiterentwickelt und lässt sich über den

seriellen Port updaten.



- eingeschränkte Liefermöglichkeit -



85,- Euro





i-Telex "Light"

Das i-Telex-Modul ist für die Kommunikation bzw. die Übertragung der Fernschreibsignale über das Internet zuständig. Es ist genauso wie die Stromversorgung / Leitungsschnittstelle ein notwendiges Modul. Die Firmware wird ständig weiterentwickelt und lässt sich über den

seriellen Port updaten.



Die "Light" Version benutzt einen anderen Prozessor als die Standardversion.  Der Funktionsumfang ist jedoch bei allen i-Telex-Funktionen identisch mit der Standardversion.



65,- Euro



TW39 "Standard"

Das TW39-Modul wird für den klassischen Linienstrom-Fernschreiber (SIEMENS T100, T68, T37, LO15, RFT T51, etc) benötigt. Es gibt das Modul entweder mit zwei Anschlüssen für je einen Fernschreiber oder als "Plus-Ausführung" für nur einen Fernschreiber, dafür aber mit seriellem Anschluss und Sonderfunktionen (siehe unten)



50,- Euro

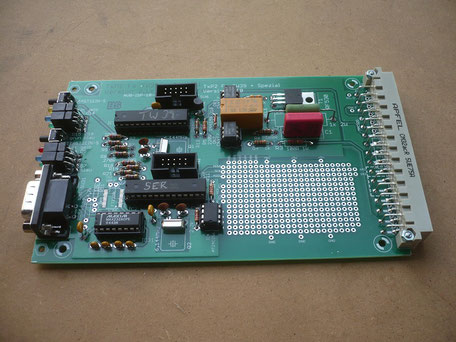

TW39 "Plus"



Die "Spezial-Ausführung" hat im Gegensatz zum "normalen" Modul einen TW39-Anschluss, und zusätzlich einen seriellen RS232-Port sowie einen Microcontroller, der einen kompletten Fernschreiber emuliert, welcher sich dann über ein PC-Terminal steuern lässt. Weitere Sonderfunktionen wie z.B. Abspeichern von Fernschreiben und ein "Anrufbeantworter" sind möglich.



50,- Euro

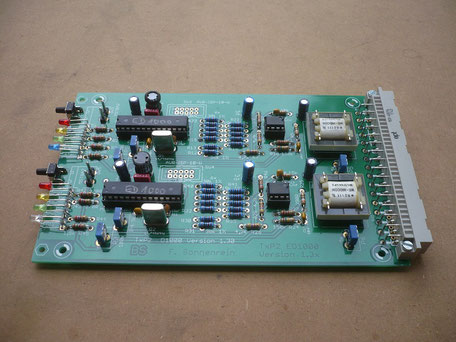

ED1000

Das ED1000-Modul wird für "moderne" Fernschreiber benötigt, die per Frequenzumtastung (FSK) kommunizieren. Potentielle Maschinen sind unter anderem (aber nicht zwangsweise) SIEMENS T1000, T1000S und SEL LO3000. Falls Du Dir nicht sicher bist, ob Deine Maschine TW39 oder ED1000 "spricht", kontaktiere uns einfach. Jetzt auch kompatibel mit V.21



50,- Euro



Analog-Modem

Wer noch einen klassischen Analoganschluss oder echtes ISDN zu Hause hat, der sollte sich glücklich schätzen und sich daran erfreuen, bis die Telekom einen zum "All IP"-Anschluss nötigt. Bis dahin kann auch anstelle i-Telex dieses Modem-Modul eingesetzt und die Telefonleitung für Verbindungen verwendet werden. Diese Art der Verbindung ist allerdings nicht mehr zukunftssicher.



- nicht mehr erhältlich -



Backpanel 4TR / 7TR

Die Grundlage einer i-Telex-Anlage. Es dient zur Aufnahme aller Karten. Über das Backpanel geschieht auch die Verbindung der einzelnen Karten untereinander. Auf der Rückseite  sind bereits an den richtigen Stellen Klemmen für die externen Anschlüsse angebracht.

Die Versionen 4TR und 7TR (4 oder 7 Steckplätze) verfügen über einen weiteren Steckplatz zur Aufnahme des passenden Trafoboards.



25,- Euro für die 4TR Version

40,- Euro für die 7TR Version



Backpanel "Basic"

Die Backpanels 4TR und 7TR können mit diesem "Basic" Backpanel einfach verbunden werden, wenn man ein größeres i-Telex-System plant oder nachträglich das bereits bestehende System erweitern möchte.



15,- Euro

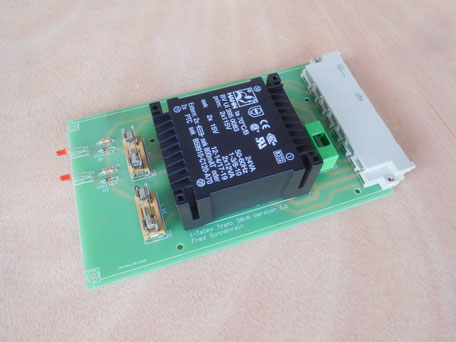

Trafoboard

Das Trafoboard liefert die benötigten Wechselspannungen

für das Stromversorgungsboard.



Es passt auf die Backpanels 4TR oder 7TR. Außerdem verfügt es über Sicherungen für Netz- und Niederspannung.



40,- Euro
